Gli amplificatori Extron passano alla versione Ultra
Efficienza • Bassa temperatura • Affidabilità • Energia
Dieci anni fa, Extron è stato il precursore dell'utilizzo di amplificatori in Classe D nelle applicazioni AV. Da allora abbiamo reinventato costantemente la tecnologia in Classe D grazie al nostro scrupoloso approccio ingegneristico e allo sviluppo di tecnologie esclusive e brevettate, concepite in modo specifico per rispondere ai requisiti di procedure operative e installazioni AV.
Dato che il nostro team di ingegneri specializzati nei sistemi di alimentazione progetta integralmente tutti gli amplificatori Extron in Classe D, inclusi i nostri alimentatori Everlast, conosciamo precisamente la struttura di ogni nostro amplificatore, fino ai singoli componenti. I componenti e la relativa collocazione sono selezionati e progettati con cura e precisione all'interno del sistema complessivo, per garantire efficienza e affidabilità all'avanguardia. Questo livello di attenzione al dettaglio non è raggiungibile da altri produttori che utilizzano moduli OEM (Original Equipment Manufacturer) di provenienza esterna.
La linea di amplificatori XPA® Ultra con qualifica ENERGY STAR rappresenta il costante impegno di Extron all'innovazione e la volontà di cogliere la sfida di installare un maggior numero di canali con prestazioni avanzate in minor spazio.
Tutti gli amplificatori XPA Ultra garantiscono un'efficienza di funzionamento all'avanguardia del settore, con un livello massimo del 77%. Un amplificatore efficiente invia in uscita una percentuale più elevata possibile della potenza in ingresso verso gli altoparlanti. La potenza non inviata in uscita è persa come calore irradiato, una condizione che causa ulteriori sprechi dovuti a costi di raffreddamento superiori e maggiori requisiti energetici.
Temperature Ultra basse
Gli amplificatori della linea XPA Ultra mantengono temperature di esercizio più basse rispetto ad altri amplificatori in Classe D. Gli amplificatori che producono una quantità eccessiva di calore non soltanto richiedono uno spazio dedicato nel rack per il raffreddamento, al di sopra dei prodotti, ma obbligano inoltre i sistemi di raffreddamento a funzionare in maniera più intensa e riducono inoltre la durata operativa dei componenti. I requisiti di raffreddamento superiori e la maggiore incidenza di guasti indotti da altri amplificatori in Classe D si traducono in costi più elevati e in maggior tempo di inattività dei sistemi. Gli amplificatori XPA Ultra, raffreddati per convezione, garantiscono un funzionamento più silenzioso, temperature di esercizio più basse e una durata operativa più estesa, grazie all'effetto cumulativo delle precise tecniche ingegneristiche di gestione termica adottate da Extron.
Imaging termico
Extron XPA U 1004 Quattro canali da 100 W su 8 ΩQSC SPA4-100 Quattro canali da 100 W su 8 Ω
Entrambi gli amplificatori operativi a 1/8 della potenza
Gli amplificatori XPA Ultra di Extron portano avanti il nostro impegno a conservare energia e ridurre i costi grazie ai design con qualifica ENERGY STAR. Tutti gli amplificatori di Extron sono dotati di una funzione di spegnimento automatico che porta l'amplificatore in modalità standby dopo 25 minuti di inattività, con un consumo inferiore a 1 W di potenza.
Se la modalità standby è attivata e viene rilevata la presenza di audio, l'innesco di una ripresa tanto rapida da garantire che la parte inziale dell'audio rimanga intatta ha rappresentato una criticità per lungo tempo, a cui abbiamo posto rimedio con la tecnologia InstaWake per la serie di amplificatori XPA Ultra. Gli esempi grafici e sonori riportati sotto mostrano la differenza fra la serie XPA Ultra, che offre una completa ripresa in meno di 100 millisecondi, e gli amplificatori in Classe D dei competitor, che impiegano ben più di due secondi per raggiungere il livello nominale di potenza. Come potrete notare, 1/2 secondo di audio mancante può alterare completamente il significato di una frase.
Cliccate qui per ascoltare le effettive registrazioni di ripresa dell'audio
Premere Play per ascoltare le effettive registrazioni di ripresa dell'audio
►
Serie XPA Ultra di Extron
►
Serie XPA di Extron
►
QSC SPA4-100
►
Crestron AMP 2100
Assorbimento Ultra basso di potenza AC
Amplificatori ad alta efficienza energetica richiedono una quantità inferiore di energia elettrica rispetto a versioni meno efficienti per fornire la stessa percentuale di amplificazione agli altoparlanti. Gli amplificatori XPA Ultra, più efficienti e con qualifica ENERGY STAR, vantano alimentatori Everlast che consentono di ridurre i costi elettrici in termini di kilowattora (kWh) utilizzati e dell'infrastruttura di alimentazione richiesta.
In ultima analisi, ecco il punto principale: una volta acceso, un amplificatore XPA Ultra funziona! Separando i condensatori di potenza più sensibili da sorgenti di calore, evitando l'utilizzo di cablaggi preassemblati soggetti a guasti, eliminando condensatori elettrolitici di durata operativa ridotta nel percorso del segnale e impiegando tecniche innovative di dissipazione termica, gli amplificatori XPA Ultra garantiscono un servizio esente da guasti per molti anni a venire. Una garanzia fornita dalle caratteristiche intrinseche di progettazione.
Gli amplificatori della serie XPA Ultra sono prodotti ad alta efficienza energetica che risparmiano energia e riducono i costi.
LED di protezione e presenza segnale su fronte e retro
Offrono indicazioni molto utili da entrambi i lati dell'amplificatore in fase di utilizzo e setup
Qualificato plenum secondo UL 2043
Se abbinato al kit Flexible Conduit Adapter Kit opzionale facile da installare
Alimentatore interno Everlast di Extron
Fornisce compatibilità di alimentazione internazionale con alta affidabilità comprovata e basso consumo energetico per costi operativi ridotti
CDRS (Class D Ripple Suppression)
Tecnologia brevettata da Extron che offre un audio limpido e uniforme e consente di eliminare le emissioni a radiofrequenza
Prestazioni THD+N e segnale/rumore elevate
Gli amplificatori XPA Ultra sono caratterizzati da un rapporto segnale/rumore di 100 dB con THD+N inferiore a 0,1%
Raffreddamento per convezione, funzionamento senza ventole
Montabili uno sopra l'altro senza necessità di ulteriore spazio nel rack per la ventilazione
Timer di standby automatico e InstaWake
Funzione di spegnimento automatico dopo 25 minuti di inattività con ripresa rapida inferiore a 100 ms al rilevamento di un segnale (timer di standby automatico disattivabile se richiesto)
Opzioni flessibili di potenza in uscita
Modelli da 35 W e 100 W su 8 Ω, 70 V e 100 V
XPA U 1004 SB
Amplificatore qualificato ENERGY STAR
Gli amplificatori della serie XPA Ultra sono prodotti ad alta efficienza energetica che risparmiano energia e riducono i costi.
LED di protezione e presenza segnale su fronte e retro
Offrono indicazioni molto utili da entrambi i lati dell'amplificatore in fase di utilizzo e setup
Qualificato plenum secondo UL 2043
Se abbinato al kit Flexible Conduit Adapter Kit opzionale facile da installare
Alimentatore interno Everlast di Extron
Fornisce compatibilità di alimentazione internazionale con alta affidabilità comprovata e basso consumo energetico per costi operativi ridotti
CDRS (Class D Ripple Suppression)
Tecnologia brevettata da Extron che offre un audio limpido e uniforme e consente di eliminare le emissioni a radiofrequenza
Prestazioni THD+N e segnale/rumore elevate
Gli amplificatori XPA Ultra sono caratterizzati da un rapporto segnale/rumore di 100 dB con THD+N inferiore a 0,1%
Raffreddamento per convezione, funzionamento senza ventole
Montabili uno sopra l'altro senza necessità di ulteriore spazio nel rack per la ventilazione
Timer di standby automatico e InstaWake
Funzione di spegnimento automatico dopo 25 minuti di inattività con ripresa rapida inferiore a 100 ms al rilevamento di un segnale (timer di standby automatico disattivabile se richiesto)
Modalità di uscita selezionabile per coppia di canali
Le coppie di canali collegabili singolarmente a ponte possono azionare due canali a bassa impedenza oppure un canale ad alta impedenza con il doppio della potenza.
Controllo remoto di volume e disattivazione audio per coppia di canali
Compatibili e con i controller Extron VCM, VC e alcuni modelli MediaLink

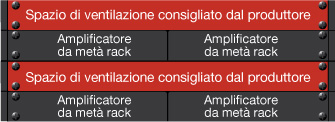

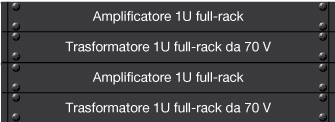

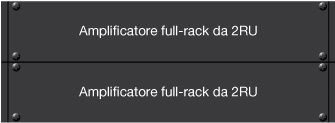

Densità di canali Ultra elevata
A partire dalla densità di canali all'avanguardia del settore offerta da XPA U 358, la linea XPA Ultra garantisce il numero effettivo di canali di amplificazione all'interno di in un unico spazio rack. E questo perché, se definiamo un amplificatore come dispositivo da 1RU, ci riferiamo a tutti gli effetti a un prodotto che occupa un solo spazio nel rack. Ma se un amplificatore richiede un ulteriore spazio nel rack sopra di esso per la ventilazione o un altro spazio rack per un trasformatore, non si può definire in realtà come dispositivo da 1RU. Dato lo spazio limitato nel rack, la possibilità di installare un maggior numero di canali in minor spazio, con una richiesta ridotta di raffreddamento, si rivela sempre più importante.
Selezionate una configurazione di canali dalle schede qui sotto per osservare come XPA Ultra regge il confronto con amplificatori di altre marche.
Progettare un amplificatore con il livello di prestazioni e affidabilità offerto dalla linea XPA Ultra non è semplice. Non ci sono scorciatoie o mezzi termini. Ricorrere agli stessi design di tipo OEM utilizzati da altri produttori sarebbe contrario alla missione di Extron che si prefigge di fornire le migliori soluzioni per rispondere alle esigenze e superare le aspettative dei nostri clienti.
Le foto riportate sotto illustrano alcune fra le differenze più sensibili fra l'approccio progettuale di Extron e l'approccio di tipo OEM adottato da altri produttori. Cliccate sulle foto per visualizzare maggiori dettagli.
Alimentatore Everlast di Extron
Progettato per affidabilità e durata operativa eccezionali
Collocazione dei componenti in base alle condizioni termiche
Transistor a effetto di campo (FET) con temperatura elevata e dissipazione del calore su pad di dimensioni maggiorate a distanza rispetto ai condensatori
Amplificatori progettati e realizzati da Extron
Progettati e realizzati appositamente per garantire efficienza, basse temperature di esercizio e un alto livello di affidabilità
Solo piste e terminali saldati da punto a punto
I collegamenti non si allentano a causa di vibrazioni o corrosione
Certificato per l'utilizzo in spazi plenum
Con il kit Flexible Conduit Adapter Kit opzionale
Design Extron
Design competitor A
Design competitor B
Design competitor C
Alimentatore OEM standard
Prestazioni e durata operativa standard
Componenti sensibili accanto a sorgenti di calore
I transistor a effetto di campo (FET) con temperatura elevata sono collocati accanto ai condensatori
Moduli amplificatore OEM di provenienza esterna
Facilmente reperibili in commercio e utilizzati da altri produttori di amplificatori
Cavo a nastro con connettori soggetti a guasti
Col tempo il connettore può allentarsi a causa di vibrazioni o corrosione
Non tutti certificati per l'utilizzo in spazi plenum
Non disponibile o con scatola di montaggio esterno ingombrante
Recensione dettagliata e imparziale delle tecniche di progettazione degli amplificatori XPA Ultra Professor Anselm Goertz, Dottore in Ingegneria
Anselm Goertz, dottore in ingegneria elettrica con una specializzazione in acustica tecnica, ha realizzato test esaustivi sugli amplificatori XPA Ultra di Extron e ne ha recensito le prestazioni nel magazine tedesco Professional System. Goertz si occupa di attività di pianificazione, formazione e supporto progettuale in tutti gli ambiti tecnologici di misurazione elettroacustica e architettonica in applicazioni audio professionali.
Soltanto un'azienda che sviluppa la propria tecnologia esclusiva può detenere un portafoglio di brevetti tanto ricco quanto Extron, ivi inclusi molti brevetti audio. Gli amplificatori XPA Ultra si avvalgono delle tecnologie Extron brevettate descritte più sotto, tecnologie che garantiscono ai nostri clienti vantaggi chiave in termini di prestazioni e affidabilità impossibili da emulare da parte di altri produttori di amplificatori.
CDRS (Class D Ripple Suppression)
Tre brevetti formano la base della tecnologia CDRS di Extron incorporata negli amplificatori XPA Ultra. Si tratta di una tecnologia che permette di ridurre le emissioni radiate ad alta frequenza che possono essere raccolte da altre apparecchiature.
Soft switching in Classe D
Il design soft switching di Extron funziona in sincrono con la tecnologia CDRS per ridurre la quantità di potenza dispersa in calore, con un incremento dell'efficienza dell'amplificatore.
Convertitore di potenza in Classe D
I convertitori di potenza integrati negli amplificatori in Classe D di Extron favoriscono il trasferimento di energia per prestazioni più precise, utilizzando al contempo un numero inferiore di condensatori di durata limitata nell'alimentatore.
Generatore di onde triangolari a basso rumore
Dato che i generatori di onde triangolari rappresentano il fulcro degli amplificatori in Classe D e che tali generatori hanno un contenuto di rumore in banda audio, questa tecnologia consente di ridurre sensibilmente tale contenuto per ottenere un rumore di fondo audio inferiore.
Estensione della banda del circuito in Classe D
Questa tecnologia incrementa le prestazioni di CDRS per ridurre il valore di THD (distorsione armonica totale) a frequenze audio elevate.
Riduzione della distorsione non lineare in Classe D
Questa tecnologia, una novità introdotta negli amplificatori della linea XPA Ultra, permette di ridurre la distorsione del segnale di uscita filtrando il ripple e limitando le non-linearità al passaggio del segnale audio attraverso l'amplificatore.
