Serie Flex55 SuperPlate

Placche Flex55 per HDMI, audio stereo e USB

Caratteristiche principali

Progettati per l'utilizzo con le cornici e i contenitori Flex55™ di Extron dal design elegante
Ideali per l'installazione in contenitori Cable Cubby F55 con altri moduli Flex55 e EU per una soluzione AV completamente personalizzabile
Serie SuperPlate Flex55™ per HDMI, audio stereo o USB
USB-C supporta la trasmissione di video 4K/60, audio e 5 Gbps di dati fra i dispositivi, oltre a 60 W di potenza
Supporto della trasmissione DDC
Disponibili in nero e/o bianco

Modello	Descrizione prodotto	Codice articolo
Flex55 SuperPlate 150	HDMI e audio - Nero	70-1143-52
Flex55 SuperPlate 150	HDMI e audio - Bianco	70-1143-53
Flex55 SuperPlate 170	HDMI, USB 2 e USB-C - Nero	70-1143-72
Flex55 SuperPlate 170	HDMI, USB 2 e USB-C - Bianco	70-1143-73
Flex55 SuperPlate 173	HDMI, USB 3 e USB-C - Nero	70-1239-72
Flex55 SuperPlate 173	HDMI, USB 3 e USB-C - Bianco	70-1239-73
Flex55 SuperPlate 100	HDMI, VGA, audio e USB 2.0 tipo A - Nero	70-1143-02	Fuori produzione
Flex55 SuperPlate 100	HDMI, VGA, audio e USB 2 A - Bianco	70-1143-03	Fuori produzione
Flex55 SuperPlate 120	HDMI, DisplayPort, audio e VGA - Nero	70-1143-22	Fuori produzione
Flex55 SuperPlate 120	HDMI, DisplayPort, audio e VGA - Bianco	70-1143-23	Fuori produzione
Flex55 SuperPlate 140	HDMI, VGA e audio - Nero	70-1143-42	Fuori produzione
Flex55 SuperPlate 140	HDMI, VGA e audio - Bianco	70-1143-43	Fuori produzione
Flex55 SuperPlate 103	HDMI, VGA, audio e USB 3 A - Nero	70-1239-02	Fuori produzione
Flex55 SuperPlate 103	HDMI, VGA, audio e USB 3 A - Bianco	70-1239-03	Fuori produzione

La serie Flex55 SuperPlate offre pratica connettività passante per segnali HDMI, audio stereo e USB. Per un'installazione semplificata, i collegamenti HDMI e USB utilizzano cavi pigtail F-F di lunghezza ridotta, mentre i collegamenti audio computer sono agevolati da un mini jack stereo da 3,5 mm su pigtail con morsetto. È possibile coprire la porta audio se non viene utilizzata. I modelli Flex55 SuperPlate sono compatibili con il sistema di montaggio Flex55™ di Extron, ad esempio il kit Flex55 102 EU e la scatola per montaggio esterno a parete EWB 212, per alloggiare due o più moduli in formato Flex55 o EU. Possono inoltre essere installati in un contenitore Cable Cubby F55 dal design moderno per offrire una soluzione AV completamente personalizzabile e un accesso semplificato a diversi dispositivi Extron. Le placche Flex55 SuperPlate sono disponibili con rifiniture resistenti nero e/o bianco.

Tipi di connettori per modello

	Tipi di connettori per modello
		120	140	150	170	173
HDMI	Sì	Sì	Sì	Sì	Sì
Audio	Sì	Sì	Sì
USB 2				Sì
USB 3					Sì
USB-C				Sì	Sì

Caratteristiche

Progettati per l'utilizzo con le cornici e i contenitori Flex55™ di Extron dal design elegante

Ideali per l'installazione in contenitori Cable Cubby F55 con altri moduli Flex55 e EU per una soluzione AV completamente personalizzabile

Serie SuperPlate Flex55™ per HDMI, audio stereo o USB —
- HDMI: HDMI-HDMI F-F su pigtail da 32,4 cm
- Audio stereo: mini jack audio stereo da 3,5 mm su morsetto con pigtail da 26 cm
- USB 2: USB A‑USB A F-F su pigtail da 31,2 cm
- USB 3: USB A‑USB B F-F su pigtail reversibile da 25,4 cm
- USB-C: da USB-C a USB-C F-M su pigtail da 91,4 cm

HDMI: connettore HDMI 4K F-F su pigtail

USB 3 trasferisce dati fra dispositivi USB a rate massimi di 5 Gbps

USB-C supporta la trasmissione di video 4K/60, audio e 5 Gbps di dati fra i dispositivi, oltre a 60 W di potenza

Segnali passanti senza elaborazione

Supporto della trasmissione DDC — Consente la comunicazione EDID fra il display e le sorgenti HDMI, DisplayPort e VGA collegate.

Disponibili in nero e/o bianco

Contenitori di accesso ai cavi e altri strumenti di montaggio venduti separatamente

ACCESSORI OPZIONALI
	Serie EWB 210	Scatola per montaggio esterno su parete di prodotti in formato europeo e Flex55 di Extron
	Serie HDMI Pro	Cavi HDMI Premium High Speed, High Speed e Standard
	Serie HDMI Ultra	Cavi HDMI Premium High Speed ultra flessibili
	Serie SMB 210	Scatole a basso profilo per montaggio su superficie di prodotti Flex55 e EU di Extron
	Serie di kit di montaggio Flex55 100	Kit di montaggio per Flex55
	Serie USBA Pro Plenum	Cavi ottici di estensione 5 Gbps USB A – Plenum
	MLM 84 Flex55	Kit di montaggio per MLC Plus 84 EU e moduli in formato Flex55/europeo

ACCESSORI OPZIONALI

Serie EWB 210

Scatola per montaggio esterno su parete di prodotti in formato europeo e Flex55 di Extron

Serie HDMI Pro

Cavi HDMI Premium High Speed, High Speed e Standard

Serie HDMI Ultra

Cavi HDMI Premium High Speed ultra flessibili

Serie SMB 210

Scatole a basso profilo per montaggio su superficie di prodotti Flex55 e EU di Extron

Serie di kit di montaggio Flex55 100

Kit di montaggio per Flex55

Serie USBA Pro Plenum

Cavi ottici di estensione 5 Gbps USB A – Plenum

MLM 84 Flex55

Kit di montaggio per MLC Plus 84 EU e moduli in formato Flex55/europeo

PRODOTTI CORRELATI
	DTP T EU 4K 231	Trasmettitore DTP per scatole di derivazione Flex55 e EU
	DTP T EU 4K 331	Trasmettitore DTP su lunghe distanze per scatole di derivazione Flex55 e EU
	FMR 206	Pannello full-rack da 2U per moduli in formato Flex55 e europeo
	MLC 55 RS EU	Controller MediaLink con controllo IR e RS‑232 del display per scatole di derivazione di tipo EU
	MLC Plus 84 EU	Controller MediaLink Plus - Placca EU
	Serie MAAP 200EU	Staffe di montaggio per connettività AV per scatole di derivazione in formato europeo
	Serie RCP 101	Pannelli di controllo remoto per prodotti della serie SMP
	UCM 100	Staffa universale di montaggio controller per moduli Flex55 e EU
	VCM 200 EU	Controller di volume e disattivazione audio - Cornice in formato europeo per contenitori Flex55 e in formato europeo
	XTP T EU 202	Trasmettitore a due input per scatole di derivazione EU

PRODOTTI CORRELATI

DTP T EU 4K 231

Trasmettitore DTP per scatole di derivazione Flex55 e EU

DTP T EU 4K 331

Trasmettitore DTP su lunghe distanze per scatole di derivazione Flex55 e EU

FMR 206

Pannello full-rack da 2U per moduli in formato Flex55 e europeo

MLC 55 RS EU

Controller MediaLink con controllo IR e RS‑232 del display per scatole di derivazione di tipo EU

MLC Plus 84 EU

Controller MediaLink Plus - Placca EU

Serie MAAP 200EU

Staffe di montaggio per connettività AV per scatole di derivazione in formato europeo

Serie RCP 101

Pannelli di controllo remoto per prodotti della serie SMP

UCM 100

Staffa universale di montaggio controller per moduli Flex55 e EU

VCM 200 EU

Controller di volume e disattivazione audio - Cornice in formato europeo per contenitori Flex55 e in formato europeo

XTP T EU 202

Trasmettitore a due input per scatole di derivazione EU

PRODOTTI SIMILI
	Placca per connettore Neutrik	Placca Flex55
	Placca vuota	Placca Flex55
	Placca vuota – Mezza unità	Placca Flex55
	Placca con due connettori RJ‑45 F-F – CAT 5e	Placca Flex55
	Kit con fissaggio cavi permanente e inserti ad anello aperto	Moduli passacavo Flex55
	Moduli di alimentazione serie Flex55	Moduli di alimentazione AC e USB per Flex55 e scatole di derivazione in formato europeo
	Un connettore HDMI F-F su pigtail da 25 cm	Placca Flex55
	Un connettore RJ-45 F su jack cilindrico F - CAT 5e	Placca Flex55
	Un mini jack stereo da 3,5 mm su connettore a morsetto	Placca Flex55
	Un connettore USB A F a USB A F su pigtail da 25 cm	Placca Flex55

PRODOTTI SIMILI

Placca per connettore Neutrik

Placca Flex55

Placca vuota

Placca Flex55

Placca vuota – Mezza unità

Placca Flex55

Placca con due connettori RJ‑45 F-F – CAT 5e

Placca Flex55

Kit con fissaggio cavi permanente e inserti ad anello aperto

Moduli passacavo Flex55

Moduli di alimentazione serie Flex55

Moduli di alimentazione AC e USB per Flex55 e scatole di derivazione in formato europeo

Un connettore HDMI F-F su pigtail da 25 cm

Placca Flex55

Un connettore RJ-45 F su jack cilindrico F - CAT 5e

Placca Flex55

Un mini jack stereo da 3,5 mm su connettore a morsetto

Placca Flex55

Un connettore USB A F a USB A F su pigtail da 25 cm

Placca Flex55

Specifiche

Flex55 SuperPlates Series

Cable - USB-C

specification

Frame rate¹

24, 25, 30, 50, or 60 fps

Chroma sampling

4:4:4 or 4:2:2

Color bit depth¹

8, 10, or 12 bits per color

Signal Type

Up to DisplayPort 1.2 and HDCP 2.3

Max. video data rate

21.6 Gbps (5.4 Gbps per lane)

NOTE	¹Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate to determine video parameters supported by this data rate.

Video

DisplayPort video

DisplayPort Alt Mode, DP 1.2 (1, 2, or 4 lanes)

Max. video data rate

21.6 Gbps (5.4 Gbps per lane)

Resolution range

640x480⁸, 480p^7,8, 576p⁶, 720p^{3,4,5,6,7,8,9}, 1080i^6,7,8, 1080p^{1,2,3,4,5,6,7,8,9}, 2K^{1,2,3,4,5,6,7,8}, 3840x2160^1,2,3,4,5, 4096x2160^{1,2,3,4,5,6,7,8,9}

Frame rate

¹23.98 Hz, ²24 Hz, ³25 Hz, ⁴29.97 Hz, ⁵30 Hz, ⁶50 Hz, ⁷59.94 Hz, ⁸60 Hz, ⁹120 Hz
(depending on resolution)

Color space

4:4:4 or 4:2:2

Color bit depth

8, 10, and 12 bits per color (subject to maximum data rate)

Formats

RGB, YCbCr digital video

Data

USB specification

USB 3.2 (Gen 1), 2.0, 1.1 compatible

USB data rate

Up to 5 Gbps

Power

Maximum power delivery

60 watts

Maximum current

3 A

Mechanical

Cable outer diameter

0.23" (5.7 mm)

Cable - HDMI

specification

Frame rate¹

24, 25, 30, 50, or 60 fps

Chroma sampling¹

4:4:4, 4:2:2, or 4:2:0

Color bit depth¹

8 bits per color

Signal Type

HDMI 1.4, DisplayPort 1.1a

Max. video data rate

HDMI

10.2 Gbps (3.4 Gbps per color)

Resolution range

HDMI cable

Up to 4K @ 60 Hz (4096x2160) or UHD @ 60 Hz (3840x2160)
8 bit color depth, max. 10.2 Gbps data rate (3.4 Gbps per color)

NOTE	¹Subject to the maximum data rate limit. Use our calculator at www.extron.com/8Kdatarate* to determine video parameters supported by this data rate.*

General

Mounting

Mounts to Flex55 frames and enclosures.

Connector type

HDMI female to HDMI female
3.5 mm stereo audio female jack to captive screw
USB 2.0 Type A female to Type A female
USB 3.2 Gen 1 Type A female to Type B female, reversible
USB Type-C female to USB Type-C male

Connectivity - Flex55 SuperPlates 6165-D5

USB data rates

USB 2.0

High speed (480 Mbps)

USB 3.2 Gen 1

SuperSpeed (5 Gbps)

USB Type-C

SuperSpeed (5 Gbps)

Faceplate dimensions

2.17" H x 2.17" W x 0.29" D
(55.0 mm H x 55.0 mm W x 7.3 mm D)
Allow 2.0" (51 mm) depth for cable management.

Material

High-impact plastic blend

Product weight

SuperPlate 150

0.11 lb (0.05 kg)

SuperPlate 170

0.30 lb (0.14 kg)

SuperPlate 173

0.30 lb (0.14 kg)

Regulatory compliance

CE, ROHS, WEEE

Product warranty

3 years parts and labor

NOTE	Specifications are subject to change without notice.

NOTE	Shipping dimensions and weights are available at www.extron.com.

(6165-D5)

Dimensioni e peso di spedizione
Codice articolo	Altezza	Larghezza	Profondità	Peso
70-1143-52	6,4 cm	19,1 cm	15,2 cm	0,14 kg
70-1143-53	6,4 cm	19,1 cm	15,2 cm	0,14 kg
70-1143-72	6,1 cm	18,9 cm	15,0 cm	0,2 kg
70-1143-73	6,1 cm	18,9 cm	15,0 cm	0,2 kg
70-1239-72	6,1 cm	18,9 cm	15,0 cm	0,2 kg
70-1239-73	6,1 cm	18,9 cm	15,0 cm	0,2 kg

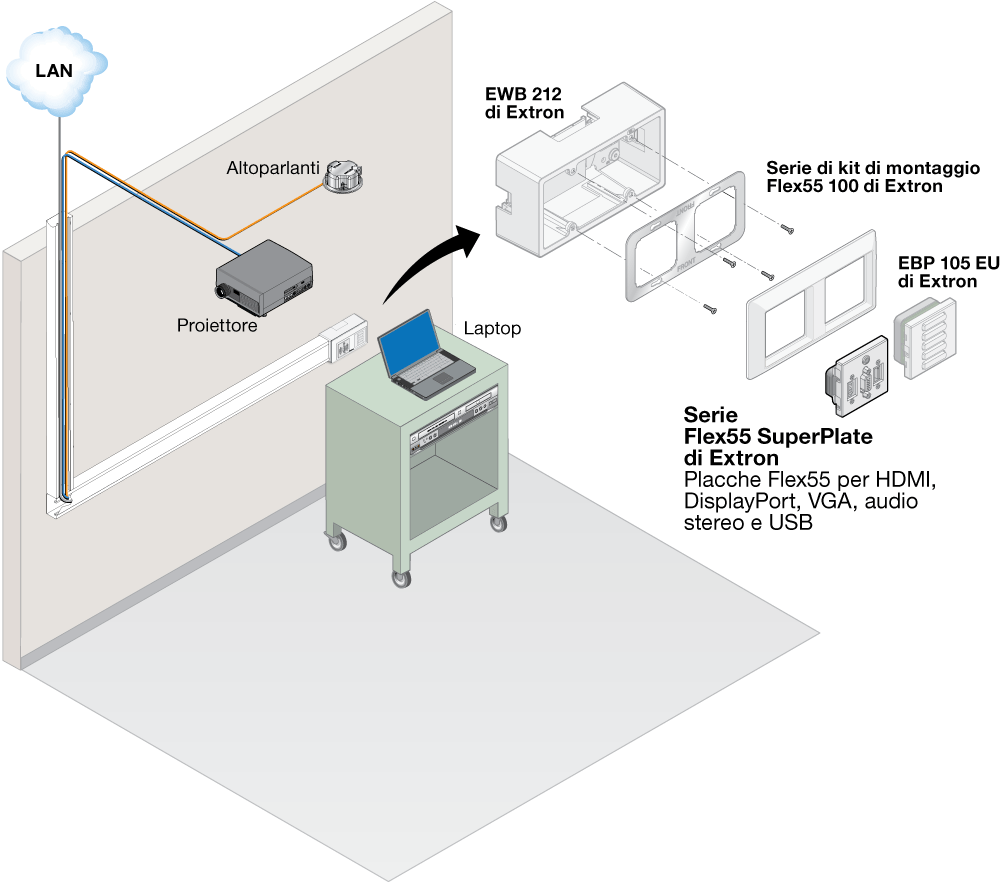

Diagramma

Pannello illustrativo
