PS 1220EB

Alimentatore 12 V DC e hub di distribuzione eBUS
Caratteristiche principali
  • Sei porte eBUS® in parallelo forniscono alimentazione e collegamenti per numerosi dispositivi eBUS
  • Alimentatore 12 V DC, 24 W ad alta efficienza energetica per bassi consumi e costi di gestione ridotti
  • Contenitore in plastica con possibilità di montaggio su ZipClip™ 200
  • Contenitore 1U, un quarto di rack compatto montabile a rack che richiede poco spazio su tavoli o su rack
  • Montabile direttamente su supporti rack di base e universali di Extron o su superfici di vario tipo, incluse rotaie dei rack, tavoli, podi, staffe per proiettore e gambe di tavolo
  • Progettato e costruito da Extron per maggiore durata e affidabilità
The Extron PS 1220EB
Modello Descrizione prodotto Codice articolo
 PS 1220EB 12 V, 2 A, ¼ rack, 6 porte eBUS su morsetto 70-988-01

PS 1220EB di Extron è un hub di distribuzione e un alimentatore eBUS® da 12 V, 24 W montabile a rack. PS 1220EB fornisce alimentazione supplementare per sistemi di controllo più ampi o complessi e riduce il numero di cavi necessari con un pratico punto di connettività per dispositivi eBUS. Sono disponibili sei porte di distribuzione eBUS in parallelo e intercambiabili che possono essere utilizzate singolarmente come porte input o porte output. Ogni porta fornisce inoltre 12 V DC di alimentazione ai dispositivi eBUS collegati. PS 1220EB è alloggiato in un contenitore compatto installabile in maniera rapida e sicura su rotaie rack, tavoli e podi. Il contenitore compatto 1U da un quarto di rack ne consente l'installazione in spazi di piccole dimensioni, offrendo al contempo ampia connettività eBUS.

Caratteristiche

  • Sei porte eBUS® in parallelo forniscono alimentazione e collegamenti per numerosi dispositivi eBUS
  • Alimentatore 12 V DC, 24 W ad alta efficienza energetica per bassi consumi e costi di gestione ridotti
  • Contenitore in plastica con possibilità di montaggio su ZipClip™ 200 — Staffa di montaggio ZipClip 200 inclusa.
  • Contenitore 1U, un quarto di rack compatto montabile a rack che richiede poco spazio su tavoli o su rack
  • Montabile direttamente su supporti rack di base e universali di Extron o su superfici di vario tipo, incluse rotaie dei rack, tavoli, podi, staffe per proiettore e gambe di tavolo
  • Progettato e costruito da Extron per maggiore durata e affidabilità
  • L'input universale IEC accetta cavi di alimentazione internazionali
  • Cavo di alimentazione IEC rimovibile con presa americana di tipo Edison da 1,8 m incluso
  • Conforme CE e UL
  • Compatibilità su scala mondiale, 100‑240 V AC, 50/60 Hz
  • Alimentatore Extron Everlast™ — Fornisce compatibilità di alimentazione internazionale con alta affidabilità comprovata e basso consumo energetico per costi operativi ridotti.
  • L'alimentatore Everlast di Extron è coperto da una garanzia di sette anni su componenti e manodopera
ACCESSORI OPZIONALI
  Cavo STP20-2 Cavo per controllo seriale/audio
  RSF 123 Kit di supporto rack per prodotti profondi 8,9 cm
  RSU 126 Kit di supporto rack universale per prodotti profondi 15,2 cm
  RSU 129 Rack Shelf Kit Universale per Prodotti con Profondità di 9,5"
PRODOTTI CORRELATI
  EBP 100 Pannello eBUS con 6 pulsanti - Due gang USA
  EBP 200 Pannello eBUS con 10 pulsanti - Tre gang USA
PRODOTTI SIMILI
  EBDB Hub di distribuzione eBUS

Specifiche

PS 1220EB
eBUS control interface
   eBUS control ports (6) 3.5 mm captive screw connectors, 4 pole
   eBUS pin configuration +V = +12 VDC; +S = + signal; -S = - signal; G = ground
   Recommended cable type Extron STP20-2/1000 or STP20-2P/1000 cable
   Maximum system cable length 1000 feet (305 meters) sum total for the eBUS system, regardless of topology. Power injection may be required depending on system cabling topology and primary power supply wattage. See the users guide or setup guide for details.
   Program control Extron Global Configurator® Professional or Global Configurator Plus
General
   Power output 12 VDC, 2 A, 24 watts; shared between all six outputs
   Power input 100-240 VAC, 50-60 Hz
      No load 0.3 watts
      Full power 28.5 watts, 0.6 A maximum
   Temperature/humidity Storage: -40 to +158 °F (-40 to +70 °C) / 10% to 90%, noncondensing
Operating: +32 to +122 °F (0 to +50 °C) / 10% to 90%, noncondensing
   Cooling Convection, no vents
   Mounting
      Rack mount Yes, with optional 1U rack shelf, with the included ZipClip™ 200 mounting clip or by securing to rack rails with tie wraps
      Furniture mount Yes, with the included ZipClip 200 mounting clip
      Pole mount Yes, using tie wraps
   Enclosure type High impact, high temperature plastic
   Enclosure dimensions 1.7" H x 4.3" W x 4.5" D (1U high, quarter rack wide)
(4.2 cm H x 10.9 cm W x 11.4 cm D)
   Product weight 0.8 lb (0.4 kg)
   Shipping weight 3 lbs (2 kg)
   Vibration Operating: 10-250 Hz, 0.25 Gp-p, 3 axes, 15 min. sweep
   Regulatory compliance
      Safety, EMI/EMC CCC, CE, C-tick, c-UL, CISPR 22 Class B, CISPR 24, FCC Class B,  NEC Class 2, PSE, S-mark, UL
      Environmental Complies with the appropriate requirements of RoHS, WEEE.
These power supplies meet energy efficiency level V.
   Product warranty 3 years parts and labor
    NOTE     Specifications are subject to change without notice.
(8.1-012916-D3)
Dimensioni e peso di spedizione
    Codice articolo Altezza Larghezza Profondità Peso
    70-988-01 7,0 cm 26,0 cm 19,1 cm 0,75 kg

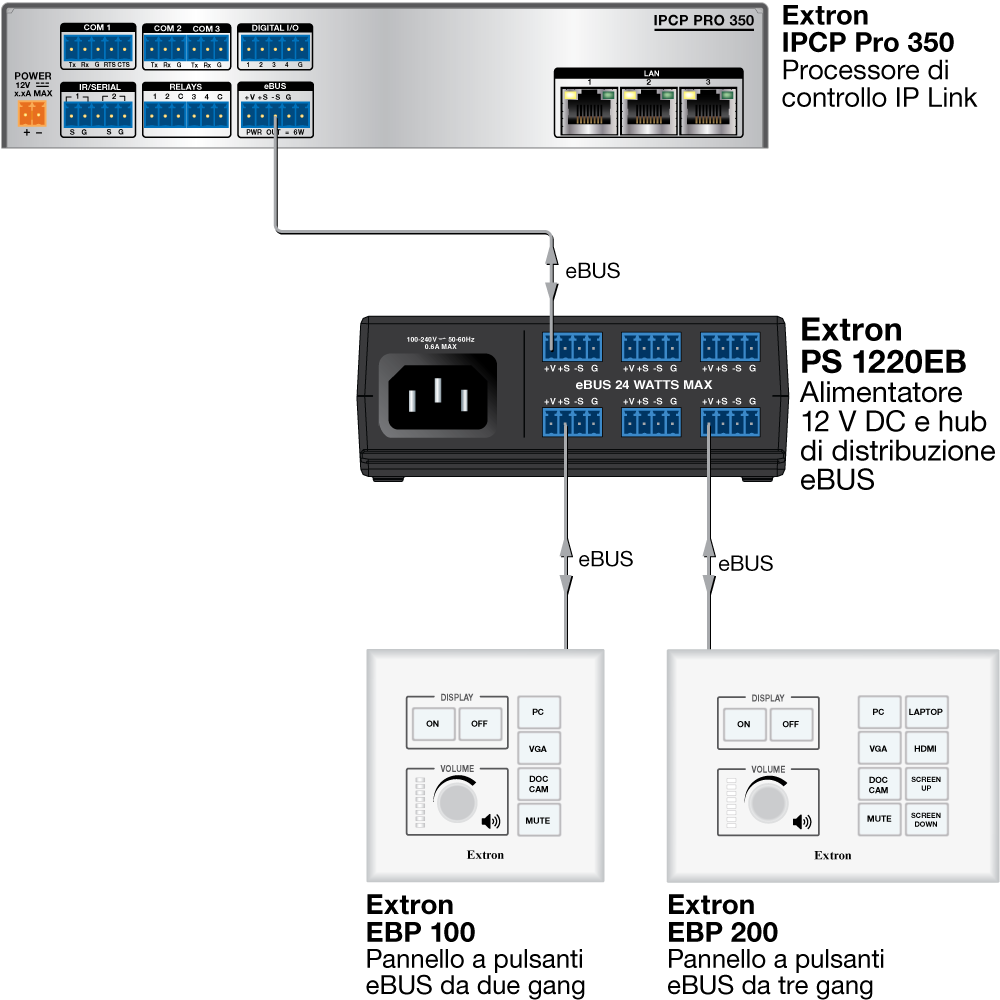

Diagramma

PS 1220EB Diagram

Pannello illustrativo

PS 1220EB Panel Drawing
