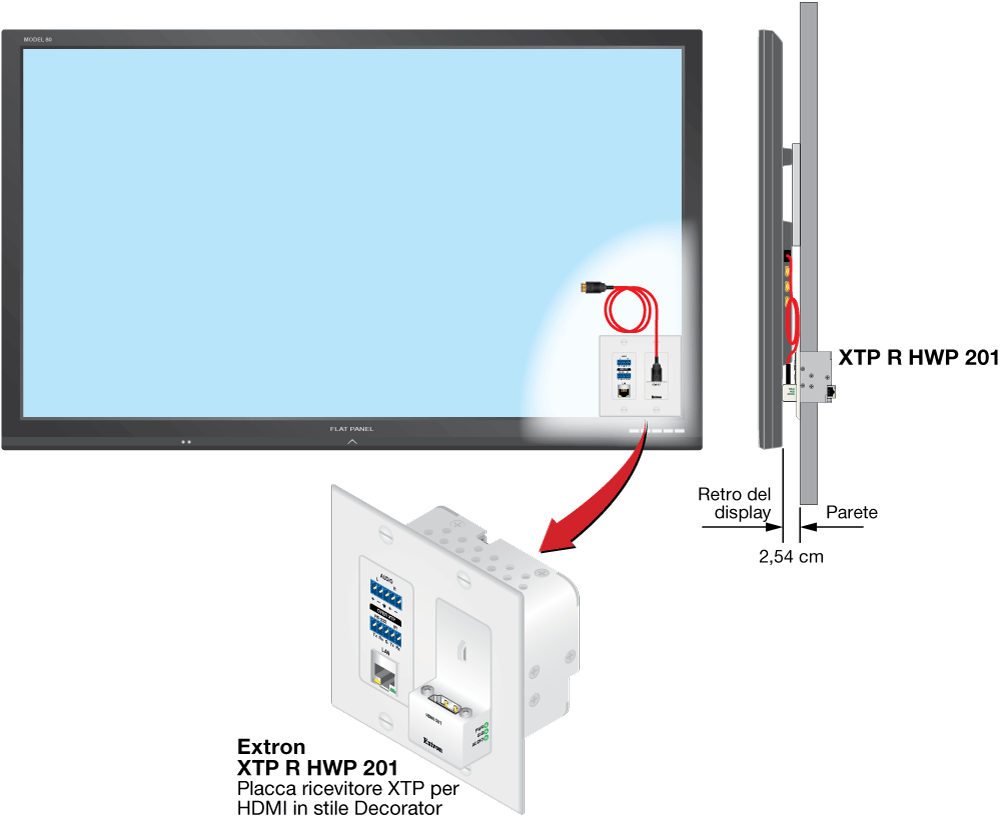

XTP R HWP 201 di Extron è una placca ricevitore in stile Decorator per XTP Systems^® che includono display montati a parete. Il connettore dell'output HDMI è orientato in verticale ad un angolo di 90°, per ridurre al minimo le sollecitazioni a carico del cavo e consentire un'installazione a basso profilo dietro al display. Il ricevitore accetta segnali XTP^® da distanze massime di 100 m su un cavo CATx schermato e invia in uscita sul display segnali video, audio, RS-232 e IR bidirezionali ed Ethernet. Offre inoltre de-embedding dell'audio HDMI con output audio stereo analogico e controllo del volume. Per un'integrazione agevolata, la placca ricevitore può essere alimentata a distanza dalla matrice XTP CrossPoint^® o da un iniettore opzionale. XTP R HWP 201 è progettato per l'utilizzo con gli XTP Systems per il supporto della trasmissione del segnale su lunghe distanze in ambienti con installazioni a parete.

XTP R HWP 201 è ideale per applicazioni che richiedono un punto di collegamento AV e controllo affidabile, a scomparsa e di facile integrazione per un display montato a parete. Un comodo punto di serraggio del cavo garantisce un collegamento HDMI sicuro e affidabile. La placca ricevitore supporta risoluzioni computer e video fino a 1920x1200, incluse 1080p/60 con Deep Color e 2K. Consente la distribuzione affidabile su lunghe distanze di segnali HDMI con supporto Deep Color fino a 12 bit e formati audio HD lossless embedded. Inoltre, i canali DDC sono bufferizzati attivamente e consentono di mantenere la comunicazione EDID e HDCP tra sorgente e display. La comunicazione continua assicura la compatibilità e una trasmissione ottimale del segnale tra i dispositivi.

Il ricevitore include tecnologie Extron che migliorano e semplificano l'integrazione con dispositivi dotati di supporto HDMI. Per i segnali HDMI con contenuto protetto, Key Minder^® autentica e mantiene la codifica HDCP per offrire una trasmissione veloce e affidabile attraverso l'infrastruttura di cablaggio. Se il contenuto codificato HDCP è trasmesso a un display non conforme, viene inviato un segnale verde a schermo intero per fornire una conferma visiva immediata che il contenuto protetto non può essere visualizzato sul display. Un'altra tecnologia incorporata è EDID Minder^®, che assicura la comunicazione EDID continua fra i dispositivi.

Oltre al video dalle prestazioni elevate, XTP R HWP 201 accetta segnali audio sullo stesso cavo CATx. Offre distribuzione del segnale per audio HDMI embedded o de-embedding dell'audio con audio stereo analogico bilanciato/sbilanciato a due canali. Per un controllo preciso dell'audio, la placca ricevitore XTP include regolazione del volume e mute dell'audio analogico.

XTP R HWP 201 integra una porta di inserzione RS‑232 e IR che consente il controllo bidirezionale di un dispositivo AV utilizzando lo stesso cavo CATx. Questa caratteristica semplifica l'integrazione con un sistema di controllo per la gestione di un display remoto. Inoltre, la comunicazione Ethernet 10/100 centralizzata può essere implementata attraverso la porta di estensione Ethernet riducendo il numero di punti di derivazione di rete indipendenti richiesti nel sistema e due relè integrati consentono di gestire un meccanismo di sollevamento del proiettore, uno schermo o altri componenti simili presenti nella sede remota.

Per semplificare ulteriormente la progettazione del sistema, il ricevitore può essere alimentato dalla matrice XTP CrossPoint^® sullo stesso cavo che trasmette i segnali AV e di controllo. Questa caratteristica velocizza l'installazione agli endpoint remoti eliminando la necessità di fornire alimentazione AC al dispositivo. Il supporto dell'alimentazione remota e il formato esclusivo di XTP R HWP 201 ne consentono una collocazione a scomparsa dietro un display o in una scatola da pavimento.

Extron raccomanda il cavo twisted pair schermato XTP DTP 24, certificato Extron, i plug, i jack e i coupler RJ-45 schermati progettati per una trasmissione del segnale ottimale con gli XTP Systems di Extron. Il cavo è certificato fino a 475 MHz e presenta un design SF/UTP con quattro conduttori twisted pair non schermati da 24 AWG all'interno di una schermatura intrecciata e in lamina, per offrire prestazioni superiori e immunità al rumore.

XTP Systems di Extron

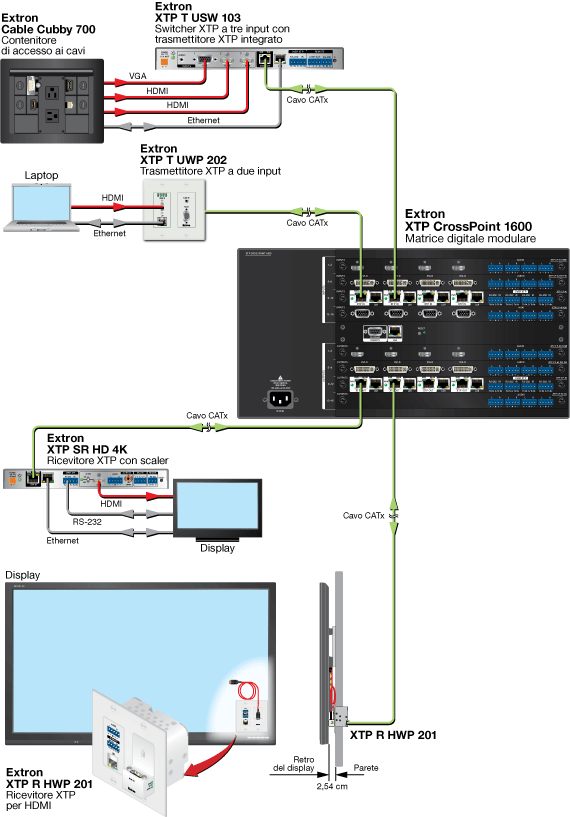

Gli XTP Systems di Extron offrono una soluzione completamente integrata di distribuzione e commutazione per molteplici formati digitali e analogici. Supportano la connettività locale e la trasmissione remota per l'invio di video ad alta risoluzione, audio, RS-232 ed Ethernet fino a 100 m su un cavo CATx schermato e a distanze massime di 10 km su cavi in fibra ottica. Ogni sistema è conforme HDCP e garantisce una commutazione digitale altamente affidabile e ultra rapida grazie alla Tecnologia SpeedSwitch^® di Extron.

Il fulcro del sistema è una matrice XTP CrossPoint. Queste matrici modulari sono espandibili da 4x4 a 64x64, a seconda del formato dei frame, e possono montare un'ampia gamma di schede I/O per matrici XTP. Le schede input e output offrono collegamenti video, HDMI, SDI, DVI, VGA e audio diretti verso sorgenti e display locali e l'estensione del segnale verso endpoint remoti se si utilizzano trasmettitori e ricevitori XTP. La matrice può fornire anche alimentazione a un dispositivo XTP remoto su cavi CATx, a seconda del modello di trasmettitore.

Lo strumento on-line XTP System Builder garantisce un pratico accesso alla progettazione dell'intero sistema. Offre inoltre un elenco base stampabile dei materiali, prezzi e inoltro di preventivi. Una volta confermato e ricevuto l'ordine, XTP System Configuration Software incluso semplifica setup e configurazione dei prodotti appena estratti dalla confezione.

Per configurare, gestire e monitorare il sistema in tempo reale, un software di controllo facile da usare offre una visione completa di tutti i dispositivi XTP utilizzando un computer. Grazie a componenti modulari estraibili a caldo, una vasta scelta di trasmettitori e ricevitori XTP e un avanzato monitoraggio in continuo del sistema, gli XTP Systems sono progettati per fornire un funzionamento continuativo esente da problemi in applicazioni critiche di massima importanza.
