DTP2 CrossPoint 82 di Extron è una matrice 8x2 che supporta segnali fino a risoluzioni 4K/60 con elaborazione 4:4:4 su tutti gli input e output. È dotata di input DisplayPort e HDMI e di un output HDMI con estensione DTP2 di Extron per l'invio di segnali video 4K/60, audio e di controllo fino a 100 m su un cavo CATx schermato. L'output DTP2 della matrice è pilotato dalla tecnologia di scaling Vector™ 4K di Extron che consente di effettuare commutazione immediata, inserire loghi e scalare i segnali fino a risoluzioni 4K/60. Il processore di controllo IP Link^® Pro xi incorporato e l'amplificatore in Classe D da 100 W integrato di Extron rendono DTP2 CrossPoint 82 una soluzione integrale di progettazione di sistema. Questa matrice garantisce una qualità eccellente delle immagini, una commutazione rapida e affidabile, elaborazione audio ProDSP di Extron e un'uscita HDMI in loop.

DTP2 CrossPoint 82 garantisce tutte le funzionalità essenziali di un sistema AV tradizionale in un unico contenitore che sostituisce fino a dieci componenti separati. Oltre a risparmiare notevole spazio a rack, il contenitore compatto semplifica la standardizzazione di un design di sistema comune in un'intera struttura e l'adattabilità di questa matrice DTP2 CrossPoint^® a svariati ambienti con spazio limitato per la collocazione delle apparecchiature. Questa matrice di presentazione multifunzione è estremamente flessibile e ideale per presentazioni con contenuti da visualizzare su display multipli e per la possibilità di offrire numerose configurazioni di sistema AV in sale multifunzione e divisibili.

Matrice integrata 8x2 con l'esclusiva tecnologia di scaling Vector 4K

DTP2 CrossPoint 82 ottimizza l'integrazione con computer dotati di schede grafiche compatibili, lettori 4K, videocamere 4K e display con risoluzione nativa 4K o UHD. Tutti gli input DisplayPort, HDMI e DTP2 accettano segnali ad alta risoluzione fino a 4K. La matrice integra il processore di scaling Vector 4K di Extron, progettato nello specifico per upscaling e downscaling eccezionali delle immagini. L'output twisted pair DTP2 scalato permette di ottenere immagini scalate nitide e accurate con segnali video a definizione standard o ad alta definizione fino a 4K, nonché downscaling di sorgenti 4K per display a risoluzioni inferiori senza perdere dettagli di importanza fondamentale. Per una qualità ottimale delle immagini, DTP2 CrossPoint 82 offre video 4K con campionamento cromatico 4:4:4.

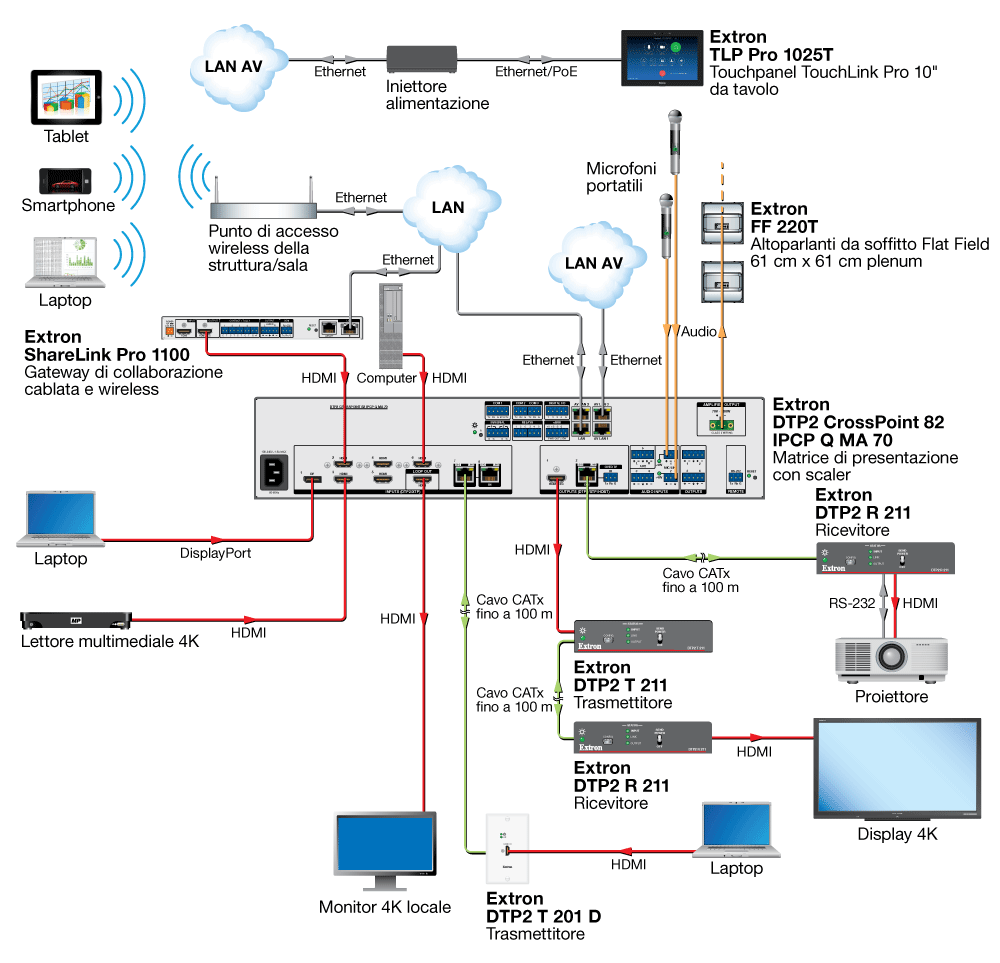

La commutazione a matrice fra gli input e gli output permette un'ampia gamma di possibilità di progettazione per soddisfare i requisiti AV di sale riunioni, aule universitarie e altre applicazioni in cui sono presenti molteplici display. Il routing flessibile del segnale e la commutazione affidabile del video digitale di DTP2 CrossPoint 82 garantiscono il supporto di svariate applicazioni in un'unica installazione. Per transizioni professionali senza sgancio fra le sorgenti, la matrice offre vari effetti di commutazione sull'output video DTP2 scalato. Fra questi si conta una transizione fermo immagine/dissolvenza che oscura in dissolvenza il fermo immagine dell'ultimo frame della sorgente input precedente mentre la nuova sorgente selezionata entra in dissolvenza, e altri effetti di taglio e dissolvenza a nero. Inoltre, DTP2 CrossPoint 82 offre la possibilità di inserire un logo di grafica personalizzata, ad esempio un logo aziendale, in qualsiasi presentazione quando si usa l'output DTP2 scalato.

Supporta sorgenti e display locali e remoti

DTP2 CrossPoint 82 è dotata di un input DisplayPort e di cinque input HDMI. I due input twisted pair DTP2 e l'output DTP2 sono compatibili con una vasta gamma di endpoint DTP2 oltre a tutti gli endpoint, i distributori e gli switcher DTP^® a supporto di apparecchiature HDMI, DisplayPort e DVI remote. Gli input DTP2 possono ricevere segnali da trasmettitori remoti in spazi come tavoli, podi o pareti per il collegamento ad un laptop ospite. L'output DTP2 scalato può essere usato per trasmettere i segnali da un matrice DTP2 CrossPoint 82 in un rack verso un ricevitore DTP2 installato dietro un display a parete, sopra un proiettore montato a soffitto o in qualsiasi altra sede remota. L'output HDMI non scalato è ideale per il collegamento di un monitor locale. L'uscita HDMI in loop è selezionabile per qualsiasi input. I trasmettitori e i ricevitori DTP2 sono disponibili in contenitori compatti a basso profilo e per l'installazione in scatole da incasso a pavimento.

Se abbinata a trasmettitori e ricevitori DTP2 e DTP 330, DTP2 CrossPoint 82 permette di estendere segnali HDMI, DisplayPort, DVI o VGA, oltre a controllo e audio analogico fino a 100 m su un unico cavo CATx schermato. Con un endpoint DTP 230, l'estensione raggiunge i 70 m.

Gli input e l'output twisted pair DTP2 offrono ulteriori caratteristiche pratiche che semplificano l'integrazione e l'installazione. È possibile inserire segnali RS‑232 bidirezionali e IR da un sistema di controllo e trasmetterli sullo stesso cavo CATx schermato, ottimizzando la progettazione e l'installazione del sistema.

Compatibile con le matrici serie XTP CrossPoint

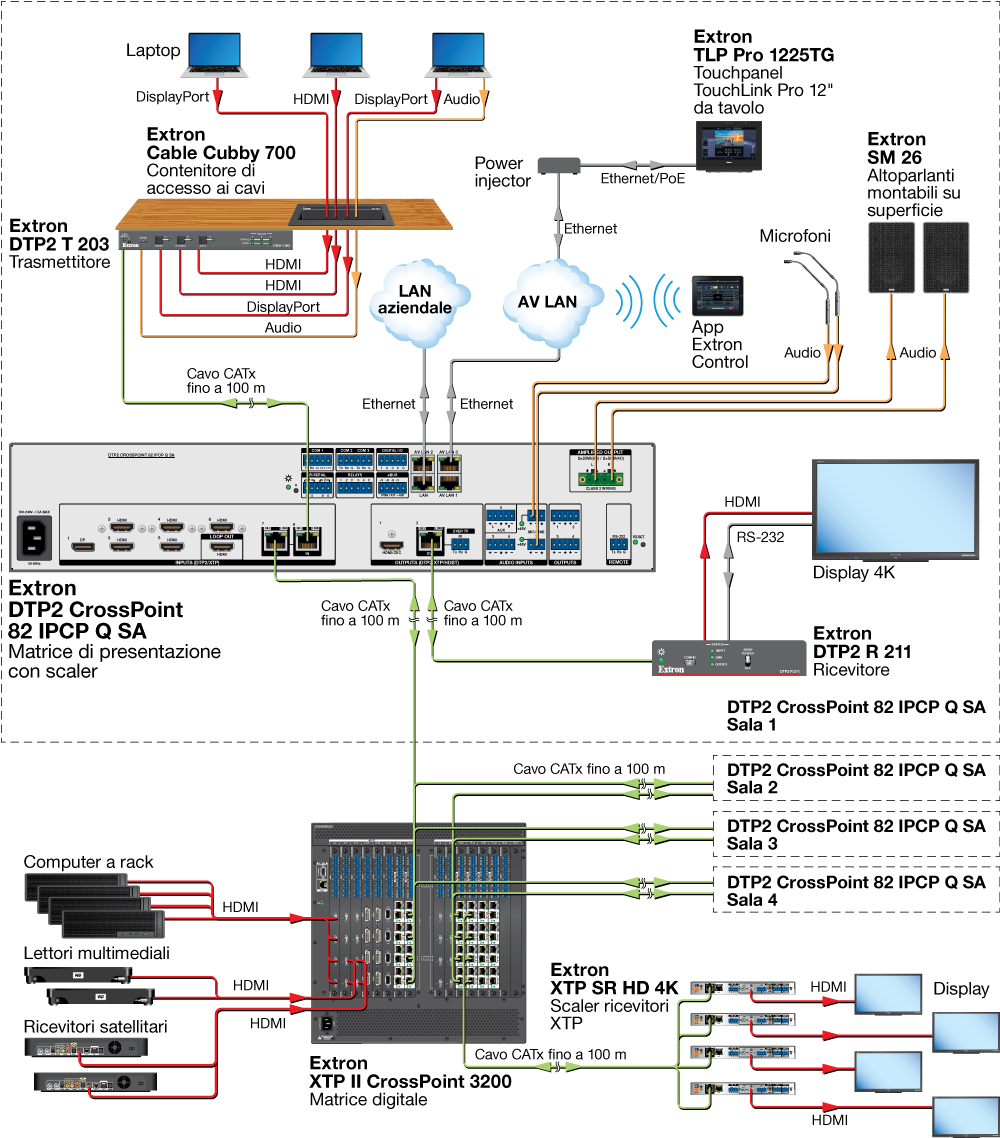

Oltre al supporto di endpoint DTP, DTP2 CrossPoint 82 può essere integrata in un sistema con commutazione a matrice XTP^® che permette di estendere segnali video digitali e audio embeddato, oltre a RS‑232 e IR bidirezionali fino a 100 m. Questa soluzione è ideale in applicazioni di sistema AV su lunghe distanze con un'infrastruttura centralizzata di distribuzione del segnale AV e numerosi spazi di presentazione con elaborazione e commutazione AV locali. Una matrice DTP2 CrossPoint 82 installata in una sala può essere collegata a una matrice XTP II CrossPoint o XTP CrossPoint in un rack o armadio apparecchiature centrale per accedere a risorse AV condivise o per inviare una presentazione locale a numerose destinazioni all'interno di una struttura.

Output compatibile con HDBaseT

L'output DTP2 può essere configurato per la compatibilità con display che supportano HDBaseT™ per l'invio di segnali video digitali e audio embeddato, RS‑232 e IR bidirezionali fino a 100 m su un cavo CATx schermato.

Progettata per integrazione facile delle sorgenti, funzionamento affidabile e commutazione rapida

DTP2 CrossPoint 82 è conforme HDCP 2.3 e fornisce una commutazione digitale altamente affidabile di segnali HDMI. Per semplificare l'integrazione di sorgenti e display HDMI, e per garantire affidabilità e prestazioni di sistema ottimali, la matrice DTP è caratterizzata da numerose tecnologie esclusive di Extron, fra cui EDID Minder^®, Key Minder^® e SpeedSwitch^®. EDID Minder gestisce la comunicazione EDID fra i display e le sorgenti input per assicurare che i formati video corretti siano visualizzati in maniera affidabile. Per i segnali HDMI con contenuto protetto, Key Minder autentica e mantiene una codifica HDCP continua tra i dispositivi di input e output per assicurare una commutazione veloce e affidabile. La Tecnologia SpeedSwitch consente a DTP2 CrossPoint 82 di ottenere velocità di commutazione eccezionali, virtualmente istantanee, per i contenuti codificati HDCP.

Potente processore di controllo integrato

I modelli DTP2 CrossPoint 82 IPCP Q integrano un processore di controllo quad core IP Link Pro xi di Extron con uno switch LAN AV a tre porte sicuro e dedicato e una porta Ethernet standard. Le porte di rete LAN AV dello switch sono progettate per controllare i dispositivi AV locali e offrire sicurezza da interferenze o intrusioni esterne. DTP2 CrossPoint 82 IPCP Q garantisce alta velocità di elaborazione e un ampio numero di porte di controllo per controllo personalizzabile completo di un intero sistema AV, inclusi sorgenti e display, sistemi di illuminazione, tende oscuranti, schermi di proiezione, sensori di presenza e altro ancora. Selezionate uno dei modelli della linea completa di touchpanel TouchLink^® Pro di Extron, disponibili con schermi di varie dimensioni in formati da tavolo, parete e Cable Cubby^® di Extron. Basta collegare un touchpanel TouchLink Pro a una porta LAN per creare un sistema di controllo AV completo.

DTP2 CrossPoint 82 IPCP Q è compatibile con la serie IPL EXP I/O di interfacce di espansione del sistema di controllo di Extron, che offrono un metodo pratico per aggiungere ulteriori porte e funzionalità di controllo precisamente dove il sistema lo richiede. Queste interfacce supportano controllo, monitoraggio e accesso sulla vostra rete. Tutte queste soluzioni di ampliamento del controllo sono alloggiate in contenitori 1U da un quarto di rack resistenti e compatti e offrono un'ampia gamma di tipologie di porte e opzioni di montaggio.

Anche i pannelli a pulsanti eBUS^® di Extron possono essere abbinati ai modelli DTP2 CrossPoint 82 IPCP Q. La tecnologia eBUS si basa su un'architettura a bus digitale esclusiva che consente di agevolare l'integrazione e l'ampliamento del sistema di controllo e di espandere le possibilità di progettazione e di futuri aggiornamenti. Al pari dei nostri touchpanel TouchLink Pro, i pannelli a pulsanti eBUS sono progettati per l'abbinamento con qualsiasi processore di controllo della serie IPCP Pro di Extron in modo da poterli utilizzare come singola interfaccia utente per sistemi di dimensioni contenute. È possibile combinare numerosi pannelli a pulsanti e touchpanel se è richiesto un sistema di controllo più complesso.

Al pari di tutti i sistemi di controllo di Extron, DTP2 CrossPoint 82 IPCP Q è un prodotto intuitivo e facile da configurare tramite il software Global Configurator^®. La versione più recente di Global Configurator aggiunge caratteristiche potenti e avanzate come logica condizionale, variabili locali e macro. DTP2 CrossPoint 82 IPCP Q offre la versatilità di integrare un'ampia gamma di applicazioni di controllo di sistema, da alimentazione di sistema e commutazione delle sorgenti fino a operazioni complesse come la gestione delle videoconferenze.

Global Configurator Professional consente scalabilità senza precedenti con la funzione "Controller Groups", una caratteristica esclusiva che permette di combinare la matrice di presentazione con processori IP Link Pro xi supplementari per creare un sistema di controllo di ampie dimensioni. Una soluzione ideale se è necessario controllare numerosi sistemi, sale multiple o persino sedi remote in tutto il mondo. Modelli DTP2 CrossPoint 82 IPCP legacy possono essere raggruppati soltanto con modelli IP Link Pro. I sistemi che includono DTP2 CrossPoint 82 IPCP Q all'interno di una struttura, in un edificio, in un polo universitario o in uffici in varie parti del mondo possono essere monitorati e gestiti con l'applicazione server GlobalViewer^® Enterprise di Extron. GlobalViewer Enterprise (GVE) offre funzioni avanzate di scheduling, monitoraggio e help desk su larga scala da una sede centrale.

Alcuni modelli includono LinkLicense^® di Extron, che consente di aggiungere funzionalità ancora più potenti ai prodotti Extron in maniera semplice ed economica. L'acquisto dell'upgrade LinkLicense per interfacce utente da abbinare al modello DTP2 CrossPoint 82 IPCP Q consente di utilizzare un dispositivo mobile o un computer come interfaccia di controllo primaria per il sistema AV. In tal modo è possibile ampliare le opzioni di controllo AV e favorire un approccio pratico di tipo BYOD (Bring Your Own Device). LinkLicense è una licenza applicata al sistema e non al singolo utente e non richiede costi aggiuntivi.

Integrazione audio ProDSP e disponibilità di amplificazione

Ogni modello DTP2 CrossPoint 82 è caratterizzato dall'elaborazione ProDSP™ di Extron, ovvero la stessa elaborazione audio multi‑funzione dalle prestazioni elevate di cui sono dotati i processori digitali DMP 128 Plus e DMP 64 di Extron. L'elaborazione ProDSP esclusiva di Extron è stata progettata in maniera totalmente nuova utilizzando un potente processore DSP "floating point" a 64 bit per fornire un range dinamico molto ampio e ridurre l'eventualità di saturazione del segnale. ProDSP utilizza inoltre convertitori audio a 24 bit di qualità professionale con frequenza di campionamento di 48 kHz per mantenere la limpidezza del segnale audio. L'elaborazione ProDSP integrata in DTP2 CrossPoint 82 offre una gamma completa di strumenti avanzati e di facile configurazione che consentono di controllare estrazione e inserzione dell'audio, mixaggio microfono/linea con ducking, soppressione del feedback, dinamiche, equalizzazione, ritardo e alimentazione phantom.

Sono disponibili anche modelli DTP2 CrossPoint 82 con amplificatori integrati. DTP2 CrossPoint 82 IPCP SA offre amplificazione stereo con 50 W rms per canale su 4 Ω o 25 W rms per canale su 8 Ω, mentre DTP2 CrossPoint 82 IPCP MA 70 offre amplificazione mono a 70 V con 100 W rms di potenza in uscita. Ogni modello integra un amplificatore con l'esclusivo design in Classe D di Extron e CDRS™ (Class D Ripple Suppression), una tecnologia brevettata da Extron che garantisce un audio limpido e uniforme e un miglioramento della fedeltà del segnale rispetto al design convenzionale degli amplificatori in Classe D.

Molteplici opzioni di funzionamento locale e remoto

DTP2 CrossPoint 82 è caratterizzata da controlli sul pannello frontale e menu on‑screen intuitivi per un rapido accesso alle funzioni. Sono disponibili configurazione e controllo remoti tramite Ethernet, USB e RS‑232. DTP2 CrossPoint 82 può essere configurata con il software PCS (Product Configuration Software) di Extron, dotato di un'interfaccia grafica intuitiva molto semplice da utilizzare. L'applicazione consente predisposizione e messa in servizio rapidi, funzionamento e monitoraggio in tempo reale e la possibilità di configurare numerosi prodotti Extron nella stessa sessione.
